Ящик с понижающим трансформатором ЯТП 0. 25-220/24 предназначен для трансформации переменного напряжения 220В первичной цепи в напряжение 24В вторичной цепи. Цепи не связаны между собой и имеют частоту 50 Гц.
Ящик оборудован розеткой, которая позволяет запитывать от него инструменты, осветительные приборы и прочее электрооборудование, работающее при напряжении 24В.

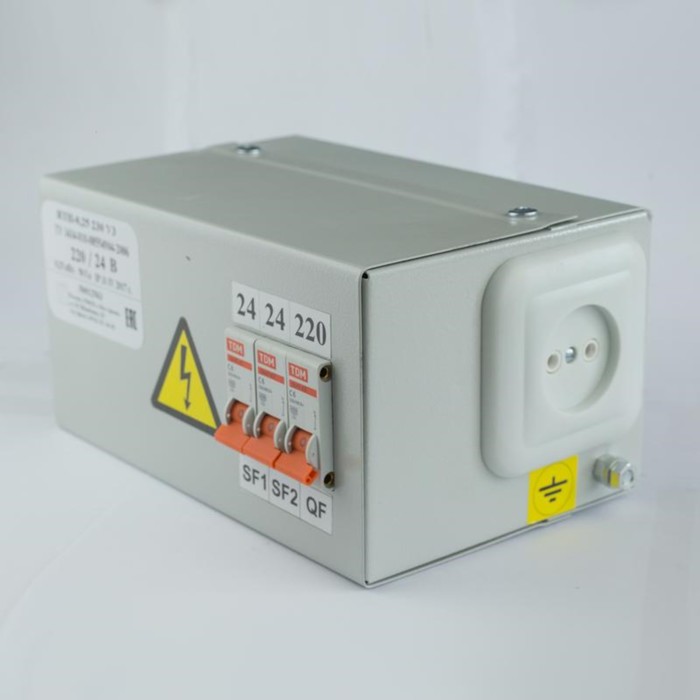

Трансформаторный ящик изготовлен из стальных листов и предназначен для монтажа на вертикальной поверхности (чаще всего — на стене). Размеры корпуса — 127 х 230 х 142 мм.
Внутри ящика смонтированы:
- трансформатор ЯТП 0. 25-220/24;
- автоматический модульный вводной выключатель;
- 2 модульных автомата.
Номинальное напряжение изоляции для данного оборудования — 600В. К ящику можно присоединять заземление типа TN-S или TN-C. Оборудование можно эксплуатировать в температурных диапазонах +10 — +40 градусов Цельсия. При 20 градусах влажность не должна превышать 60%. Не рекомендуется устанавливать трансформатор в помещениях с повышенным содержанием токопроводящей пыли, химических веществ в воздухе.
