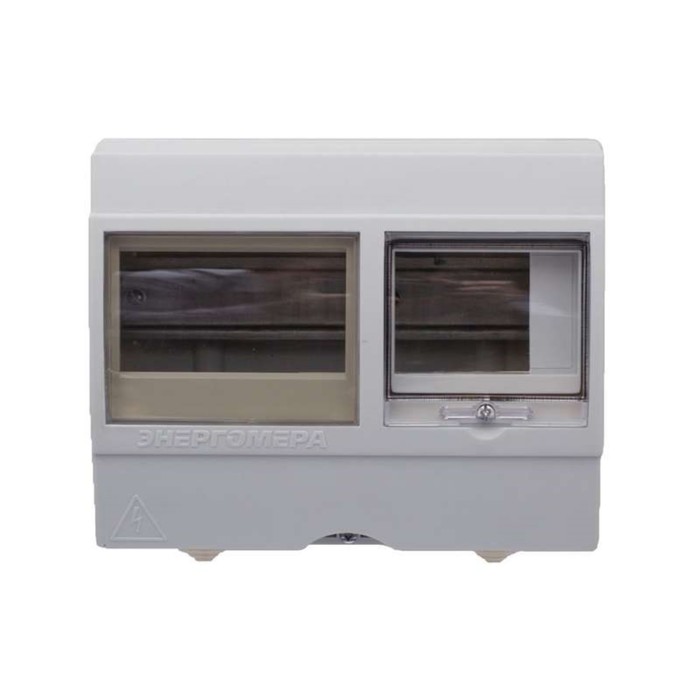

Корпуса пластиковые серии КШ6 «ЭНЕРГОМЕРА» предназначены для изготовления квартирных вводных щитков наружной и внутренней установки, путём встраивания в них электрооборудования (счетчики электрической энергии, автоматические выключатели, устройства защитного отключения (УЗО) и др.).
Конструктивные особенности
- Корпус по месту установки и материалу изготовления имеет два климатических исполнения - У1 и У2.
- Корпуса обеспечивают защиту установленного в нем оборудования от неблагоприятных воздействий внешних факторов.
- Наличие прозрачных окон учетного и аппаратного отсеков с местом под пломбировку и пломбировочные винты.
- Кожух корпуса имеет пломбировочное место в нижней части.
- Сальниковые вводы, находящиеся внизу корпуса, обеспечивают ввод (вывод) силовых линий и дополнительную защиту электрооборудования.
- Крепление корпуса к стене производится в 4-х местах через отверстия диаметром 6 мм без демонтажа аппаратов.
- Корпуса предусматривают установку счетчиков реечного исполнения или монтажа на поверхность.
- Окно в корпусе имеет выламывающиеся заглушки для установки аппаратов
- Корпуса предназначены для установки:
1. КШН6Р-1 однофазного счетчика в корпусе R5 с возможностью установки не более 4 однополюсных автоматических выключателей;
2. КШН6Ш-3 однофазного счетчика в корпусе S4, S6, S7 с возможностью установки не более 4 однополюсных автоматических выключателей;
3. КШН6Р-2 трехфазного счетчика в корпусе R31 с возможность установки не более 6 однополюсных автоматических выключателей.
- Корпуса имеют степень защиты IP 54 по ГОСТ 14254-2015:
1. c закрытой дверцей с лицевой стороны - не ниже IP54;
2. при открытой дверце или ее отсутствии - IP20.
